保护气氛辊棒式盐浴淬火炉
保护气氛辊棒式盐浴淬火炉
推荐产品
  • 产品介绍
  • 产品特点
  • 动作概略
  • 技术参数
产品介绍

设备概述

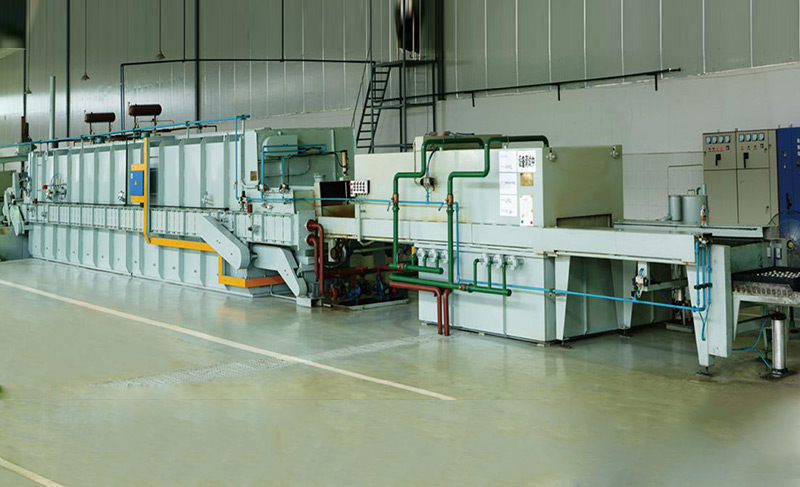

保护气氛辊棒式盐浴淬火生产线一般由辊棒式上料台、前清洗机、辊棒式加热炉、盐浴淬火槽、风冷分级台、后清洗机、冷却槽、双层回火炉、风冷台及卸料台组成。


主要用途

保护气氛辊棒棒式盐浴淬火生产线主要用于轴承套圈、滚动体等零件大批量硝盐分级马氏体淬火回火处理。


产品特点

◆ 零磕碰:全线采用辊棒式传动,采用垂直升降机入盐液淬火,确保工件在运转过程及淬火过程中无磕碰现象。
◆ 组织好:硝盐熔液高温区冷却速度很快,对于厚壁工件也可以获得优良的淬火组织。硝盐熔液没有蒸汽膜阶段,淬火工件硬度更均匀。
◆ 变形小:硝盐熔液在低温区冷却速度慢,淬火变形小。
◆ 适应性:可控制硝盐熔液的含水量,调节淬火烈度,适应不同壁厚的工件的淬火要求。
◆ 高寿命:淬火后工件表面残余压应力,减小工件开裂的趋势,并能提高轴承的寿命。

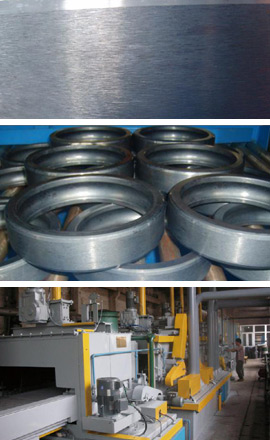

◆ 防腐蚀:淬火后工件颜色为均匀一致的有金属光泽的淡蓝色,清洗后工件不用抛光喷丸,并且防腐性能好。
◆ 经济性:清洗后的硝盐能回收利用,不会老化。
◆ 环保性:盐槽全封闭设计,废气集中收集,无害处理后排放;盐槽、清洗机阶梯加水,自动监控盐浓度,配备盐水分离装置,盐、水循环利用,零排放。
◆ 易维护:盐槽中运动部件全部设计成可以提升方式,必要时可提升后维修。
动作概略

轴承零件摆放在上料台上(垫丝网或在料盘中),按工艺周期自动进入前清洗机,进行浸洗、喷淋、烘干,烘干后的工件按周期自动进入辊棒加热炉,按工艺要求加热到温后,进入热油槽进行淬火。淬火后工件进入二次冷却槽进行二次冷却,然后进入后清洗机,进行浸洗、喷淋,洗净后的工件,然后进入回火炉回火,回火后工件经风冷台冷却后,进入卸料台卸料。

技术参数
序号 规格型号 生产能力 尺寸 通过高度 加热炉工位 回火炉工位
1 GRE 750/750/150-6 300kg/h 750×750 150 6 26
2 GRE 750/750/150-7 350kg/h 750×750 150 7 30
3 GRE 750/750/150-8 400kg/h 750×750 150 8 34
4 GRE 750/750/150-9 450kg/h 750×750 150 9 38
*
*
*
*
